کنتاکتور خازنی همانند یک کلید کنترل شونده می باشد و به عنوان یک کلید زن در یک مدار قدرت استفاده می شود. در واقع کنتاکتوری است که جهت راه اندازی خازن قدرت برای اصلاح کردن ضریب قدرت استفاده میگردد.

کنتاکتور خازنی یکی از مهمترین و پر کاربردترین تجهیزات در صنعت برق می باشد و در تابلو های بانک خازنی برای قطع و وصل کردن خازن سه فاز مورد استفاده قرار میگیرد.

این وسیله از یک کنتاکتور عادی، کنتاکت کمکی ویژه کنتاکتورهای خازنی و همچنین شش تکه سیم با بالاترین مقاومت از جنس افشان معمولی تشکیل شده اند.

ساختار کنتاکتور خازنی به این صورت می باشد که کنتاکتور اصلی و کمکی از نظر مکانیکی به یکدیگر متصل بوده واز نظر الکتریکی هم توسط سیم به شکل موازی به هم وصل هستند.

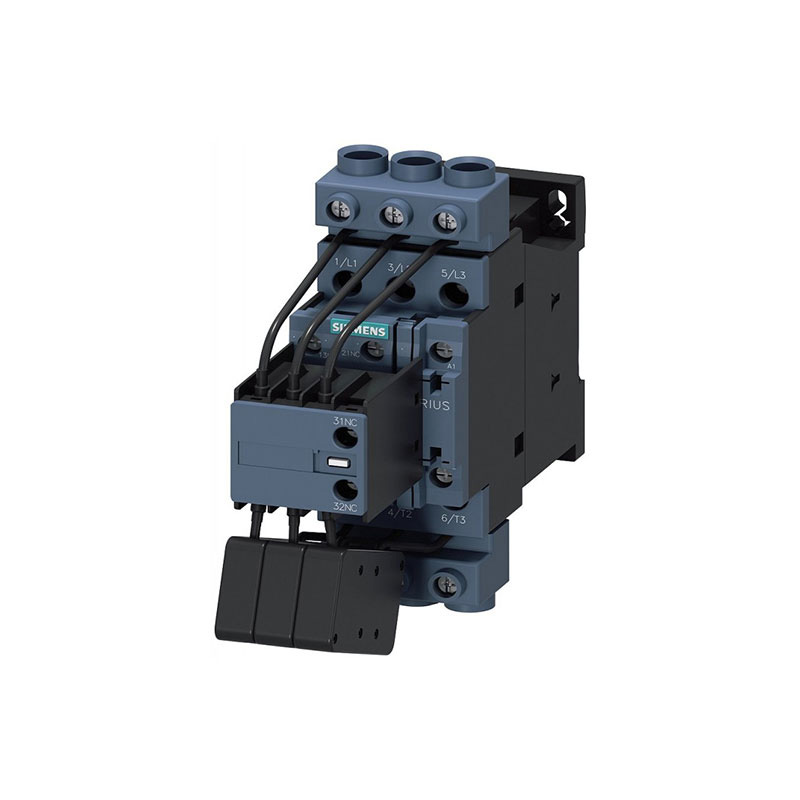

مشخصات کنتاکتور خازنی زیمنس 33KVAR کد 3RT2628-1AP05 ; بوبین ۲۳۰ ولت ، ۵۰ هرتز ، ، سایز S0 ,کنتاکت ها 1NO + 2NC
